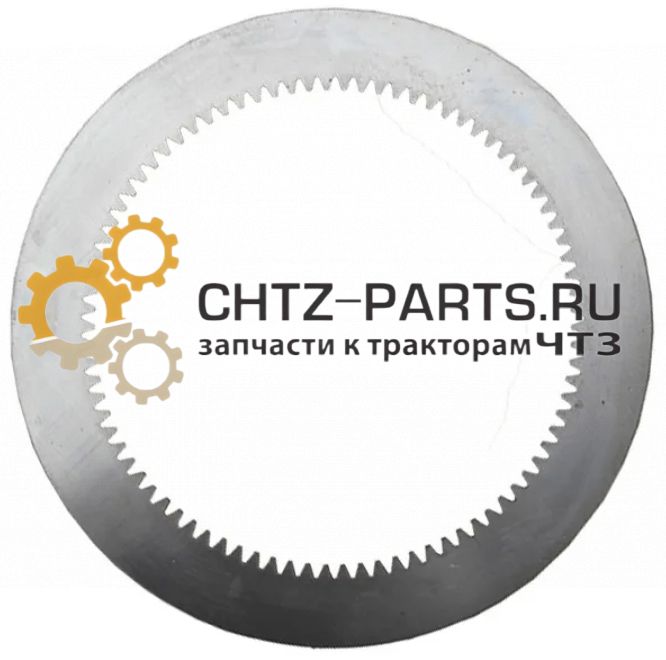

Диск бортового фрикциона 16121
Диск 16121 (аналог 50-10-111) — ведущий стальной фрикционный диск с внутренним зубом бортового фрикциона главной передачи тракторов и бульдозеров ЧТЗ: Т-130, Б-130, Т-170, Б-170, Б10М, Т10М, ТР-12, ТР-20. Надевается на наружные зубья внутреннего барабана 24-16-5 и передаёт крутящий момент к ведомым дискам 24-16-103СП. При ремонте фрикциона меняется комплектом вместе с дисками 24-16-103СП.
- Артикул: 16121
- Аналоги: 50-10-111, 50-10-1, 16121К
- Тип: Диск ведущий стальной, внутренний зуб
- Толщина: 2 мм
- Вес: 0,95 кг
- Применяемость: Т-130, Б-130, Т-170, Б-170, Б10М, Т10М, ТР-12, ТР-20
- Группа каталога ЧТЗ: 16 — Главная передача с бортовыми фрикционами
- Количество на один фрикцион: 10 шт.
- Количество на трактор (два фрикциона): 20 шт.
- Парный ведомый диск: 24-16-103СП — 10 шт. на фрикцион
с НДС 20%
Диск 16121 (внутренний зуб) — бортовой фрикцион ЧТЗ Т-130, Т-170, Б10М
Артикулы и аналоги
| Артикул | Примечание |
|---|---|
| 16121 (эта страница) | Основной артикул ЧТЗ — заказывать по нему |
| 50-10-111 | Аналог — полностью взаимозаменяем |
| 50-10-1 | Аналог — полностью взаимозаменяем |
| 16121К | Модификация — уточняйте при заказе |
Технические характеристики
| Тип детали | Диск фрикционный стальной, ведущий |
| Тип зацепления | Внутренний зуб — посадка на наружные зубья барабана 24-16-5 |
| Толщина | 2 мм |
| Вес | 0,95 кг |
| Рабочая поверхность | Торцевая, шлифованная, без накладок |
| Количество на один фрикцион | 10 шт. |
| Количество на трактор | 20 шт. (два фрикциона — правый и левый) |
| Парный ведомый диск | 24-16-103СП (наружный зуб, с фрикционными накладками) |
| Материал | Конструкционная сталь, термически обработанная |
| Группа каталога ЧТЗ | 16 — Главная передача с бортовыми фрикционами |
| Единица измерения | шт. |
Применяемость
| Модель техники ЧТЗ | Фрикцион правый | Фрикцион левый |
|---|---|---|
| Т-130, Б-130 | 24-16-101-01СП | 24-16-102СП |
| Т-170, Б-170 | 24-16-101-01СП | 24-16-102СП |
| Б10М, Т10М | 24-16-101-01СП | 24-16-102СП |
| ТР-12, ТР-20 | Уточняйте при заказе по серийному номеру машины | |
Положение в машине и назначение
Бортовые фрикционы расположены по обоим бортам трактора — между главной передачей и бортовыми редукторами. Диск 16121 является ведущим элементом пакета бортового фрикциона: его зубья по внутреннему диаметру входят в пазы наружной зубчатой поверхности внутреннего барабана 24-16-5 и вращаются вместе с ним. Диск может свободно перемещаться вдоль оси барабана — это необходимо для включения и выключения фрикциона.
В пакете фрикциона диски 16121 чередуются с ведомыми дисками 24-16-103СП (с фрикционными накладками), сопрягающимися с внутренней зубчатой поверхностью наружного барабана 28-16-15. Нажимная тарелка 28-16-10, поджимаемая пружинами, сжимает весь пакет. Полуось 24-16-4 несёт внутренний барабан 24-16-5 и передаёт крутящий момент от главной передачи.
При включённом фрикционе момент передаётся через трение гладкой стальной поверхности диска 16121 о накладку ведомого диска 24-16-103СП. При нажатии на рычаг управления тарелка 28-16-10 отжимается, диски расходятся, борт отключается от трансмиссии — трактор поворачивает.
Конструкция
Диск 16121 — стальное кольцо толщиной 2 мм и весом 0,95 кг с зубчатым профилем по внутреннему диаметру. Торцевые рабочие поверхности — шлифованные, без каких-либо накладок. Материал — термически обработанная конструкционная сталь. Тонкий профиль (2 мм) обеспечивает компактную компоновку пакета из 20 дисков в ограниченном объёме корпуса фрикциона.
В отличие от ведомого диска 24-16-103СП, который несёт фрикционные накладки из металлокерамики, диск 16121 — полностью стальной. Основная причина его износа — работа в паре с изношенными накладками ведомого диска: выработанная накладка истирает стальную поверхность 16121, образуя риски и снижая коэффициент трения пакета.
Замена дисков бортового фрикциона
- Снятие фрикциона: отсоединить тягу управления, отвернуть болты крепления, снять фрикцион в сборе с машины.
- Разборка пакета: приспособлением сжать пружины через тарелку 28-16-10, снять стопорное кольцо. Плавно отпустить. Извлечь пакет дисков.
- Дефектация дисков 16121: измерить толщину (номинал 2 мм). Проверить плоскостность, наличие задиров, трещин, следов перегрева (синий цвет металла). Диски с дефектами — заменить.
- Дефектация барабана 24-16-5: осмотреть наружные зубья барабана. Если зубья изношены или есть люфт дисков на зубьях — замена барабана одновременно с дисками.
- Сборка: чередовать строго: 16121 — 24-16-103СП — 16121 — 24-16-103СП. Итого 10 + 10 = 20 дисков в пакете.
- Установка и регулировка: установить фрикцион на машину, отрегулировать согласно руководству по ремонту ЧТЗ.
Признаки неисправности и критерии замены
| Симптом на машине | Вероятная причина | Действие |
|---|---|---|
| Трактор плохо поворачивает, фрикцион пробуксовывает | Износ или замасливание дисков, ослабление пружин | Разборка фрикциона, дефектация пакета дисков |
| Фрикцион не выключается, машину тянет в сторону | Коробление дисков или задиры — диски не расходятся | Замена деформированных дисков |
| Скрежет при включении фрикциона | Износ зубьев диска или пазов барабана 24-16-5 | Дефектация — при люфте дисков на зубьях замена барабана |
| Толщина диска ниже нормы | Износ рабочих поверхностей | Замена всего пакета |
| Перегрев корпуса фрикциона | Пробуксовка при неполном включении | Проверить регулировку привода и состояние дисков |
Ресурс и регламент обслуживания
Ресурс пакета дисков — 2000–4000 моточасов при корректной регулировке привода управления. При работе на крутых склонах, тяжёлых грунтах и частых поворотах ресурс снижается. При каждом ТО-3 (1000 ч) проверять регулировку бортовых фрикционов. При каждом капитальном ремонте трансмиссии — плановая замена пакета дисков.
- Замена 16121 без замены 24-16-103СП. Диски работают в паре. Новые 16121 в изношенный пакет ведомых дисков износятся до их уровня за 200–400 ч. Менять всегда комплектом.
- Замена части дисков вместо всего пакета. 2–3 новых диска в изношенный пакет не восстанавливают характеристику фрикциона. Только полная замена — 10 шт. 16121 + 10 шт. 24-16-103СП.
- Нарушение порядка чередования. В пакете строго: ведущий 16121 — ведомый 24-16-103СП — ведущий — ведомый. Два одинаковых рядом — недопустимо.
- Сборка без приспособления для сжатия пружин. Усилие пружин тарелки 28-16-10 велико — разборка вручную опасна и ведёт к повреждению деталей.
- Нет регулировки после сборки. Нерегулированный фрикцион буксует или не выключается — обязательна регулировка по руководству ЧТЗ.
Сопутствующие запасные части
- Диск ведомый 24-16-103СП (наружный зуб, с накладками) — 10 шт. на фрикцион; меняется строго в комплекте с 16121
- Барабан внутренний 24-16-5 — несёт диски 16121 на наружных зубьях; при износе зубьев — замена вместе с пакетом дисков
- Барабан наружный 28-16-15
